1 tháng 1, 2010

Bộ phận phụ


CÁC BỘ PHẬN PHỤ


BẾP LÒ –

TOA KHÓI -

ỐNG KHÓI

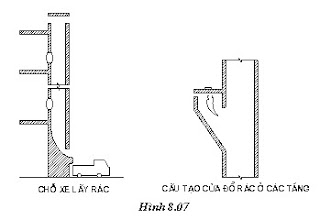

ỐNG ĐỔ RÁC




Trong các nhà nhiều tầng, cao tầng thường bố trí ống đổ rác, đặt ở nơi công cộng trong công trình. Nhưng vị trí đặt phải kín đáo, hợp lý.

Có thể xây gạch hoặc đổ bêtông cốt thép. Kích thước ống đổ rác phụ thuộc vào số lượng người sử dụng. Kích thước tối thiểu mỗi chiều là 300-500. Mỗi tầng nhà đều có cửa đổ rác và luôn đậy kín. ống đổ rác phải thông lên mái để thoát hơi


GỜ - PHÀO - CHỈ

Có thể làm bên trong và ngoài công trình, có tác dụng bảo vệ và trang trí cho công trình. Khi thiết kế cần tránh vụn vặn, chắp vá.

Gờ phào chỉ có thể đắp vữa, xây bằng gạch, đổ bêtông hoặc, bằng thạch cao hoặc bằng gỗ. Kiểu dáng, vật liệu làm gờ phào chỉ có thể lựa chọn tuỳ theo tính chất, yêu cầu của công trình.


BỂ NƯỚC NGẦM

Bể chứa nước ngầm có thể xây bằng gạch đặc hoặc đổ bêtông cốt thép. Có thể xây ngầm dưới công trình hoặc xây nửa nổi nửa chìm.

Gạch xây bể phải dùng gạch đặc mác 75, vữa ximăng mác 50-75. Trước khi xây gạch phải được ngâm nước kỹ, mạch no vữa, xây theo kiểu chữ công. Chiều dày tường bể phụ thuộc vào thể tích chứa nước của bể. Đáy bể có thể làm bằng gạch đặc mác 75, bêtông gạch vỡ dày 150-200 hoặc bêtông cốt thép đổ tại chỗ. Nắp bể có thể làm bằng tấm đan bêtông cốt thép hoặc đổ tại chỗ, phải bố trí nắp thăm bể có kích thước tối thiểu 500´500.

Bên ngoài thành bể trát vữa ximăng mác 50, dày 15. Thành bể và đáy bể trát vữa ximăng mác 75, dầy 25, trát làm hai lần, lần đầu dầy 15 có khía bay, lần sau dày 10, sau đó đánh màu bằng ximăng nguyên chất. Đáy bể phải láng dốc về phía rốn bể có kích thước tối thiểu 250´250.


BỂ NƯỚC MÁI

Bể chứa nước trên mái có thể xây bằng gạch đặc hoặc đổ bêtông cốt thép.

Gạch xây bể phải dùng gạch đặc mác 75, vữa ximăng mác 50-75. Khi xây mạch phải no vữa, xây theo kiểu chữ công. Chiều dày tường bể phụ thuộc vào thể tích chứa nước của bể. Đáy bể đổ bêtông cốt thép đổ tại chỗ, cách sàn mái khoảng 300-400 để tránh nước thấm từ bể xuống. Nắp bể có thể làm bằng tấm đan bêtông cốt thép hoặc đổ tại chỗ, phải bố trí nắp thăm bể có kích thước tối thiểu 500´500.

Bên ngoài thành bể trát vữa ximăng mác 50, dày 15. Thành bể và đáy bể trát vữa ximăng mác 75, dầy 25, trát làm hai lần, lần đầu dầy 15 có khía bay, lần sau dày 10, sau đó đánh màu bằng ximăng nguyên chất. Đáy bể phải láng dốc về phía rốn bể có kích thước tối thiểu 250´250.



BỂ PHỐT

Bể phốt thường được đặt dưới phòng vệ sinh. Cấu tạo như bể nước ngầm.

Gạch xây bể phải dùng gạch đặc mác 75, vữa ximăng mác 50-75. Trước khi xây gạch phải được ngâm nước kỹ, mạch no vữa, xây theo kiểu chữ công. Chiều dày tường bể phụ thuộc vào thể tích chứa nước của bể. Đáy bể có thể làm bằng gạch đặc mác 75, bêtông gạch vỡ dày 150-200 hoặc bêtông cốt thép đổ tại chỗ. Nắp bể có thể làm bằng tấm đan bêtông cốt thép hoặc đổ tại chỗ, sau đó dùng nhựa đường đổ bít khe hở giữa những tấm đan bêtông cốt thép lắp ghép.

Bên ngoài thành bể trát vữa ximăng mác 50, dày 15. Thành bể và đáy bể trát vữa ximăng mác 75, dầy 25, trát làm hai lần, lần đầu dầy 15 có khía bay, lần sau dày 10, sau đó đánh màu bằng ximăng nguyên chất. Đáy bể phải láng dốc về phía rốn bể có kích thước tối thiểu 250x250.

Cách tính dung tích khối bể phốt.

* Bể phốt bán tự hoại.

Dung tích khối của bể phốt: ngăn chứa + ngăn lắng. (W = W1 + W2).

Trong đó: W1 = 90.N.n (m3)

W2 = N.30 lít = N.0,030 (m3)

- W1: dung tích phần chứa nước (m3)

- W2: dung tích phần chứa bùn của N người trong 3 tháng.

- 0,030 (m3) là dung tích bùn của 1 người trong 3 tháng.

- 90 là tiêu chuẩn dùng nước của một người.

- N là số người sử dụng.

- n là số ngày để nước dừng lại trong bể.

* Bể phốt tự hoại.

Dung tích khối của bể phốt: ngăn chứa + ngăn lắng.

Số người sử dụng tiêu chuẩn dưới 6 người.

6 ´ 0,250 m3 = 1,500 m3

Số người sử dụng tiêu chuẩn trên 6 người thì:

- Người thứ 7-50: lấy 0,200 m3/người.

- Người thứ 51 trở lên: lấy 0,160 m3/người.

Dung tích khối của ngăn lọc.

- Dung tích khối của vật liệu lọc lấy 0,110 m3/ người sử dụng.

- Diện tích tiết diện ngang bể lọc lấy 0,110m2/người sử dụng.
